Der Raspberry Pico wird per USB am Computer angeschlossen, und sieht für den Computer so aus, als wäre er eine Tastatur. Dementsprechend kann der Pico dem Computer sowas sagen wie "Taste xy wurde grad gedrückt".

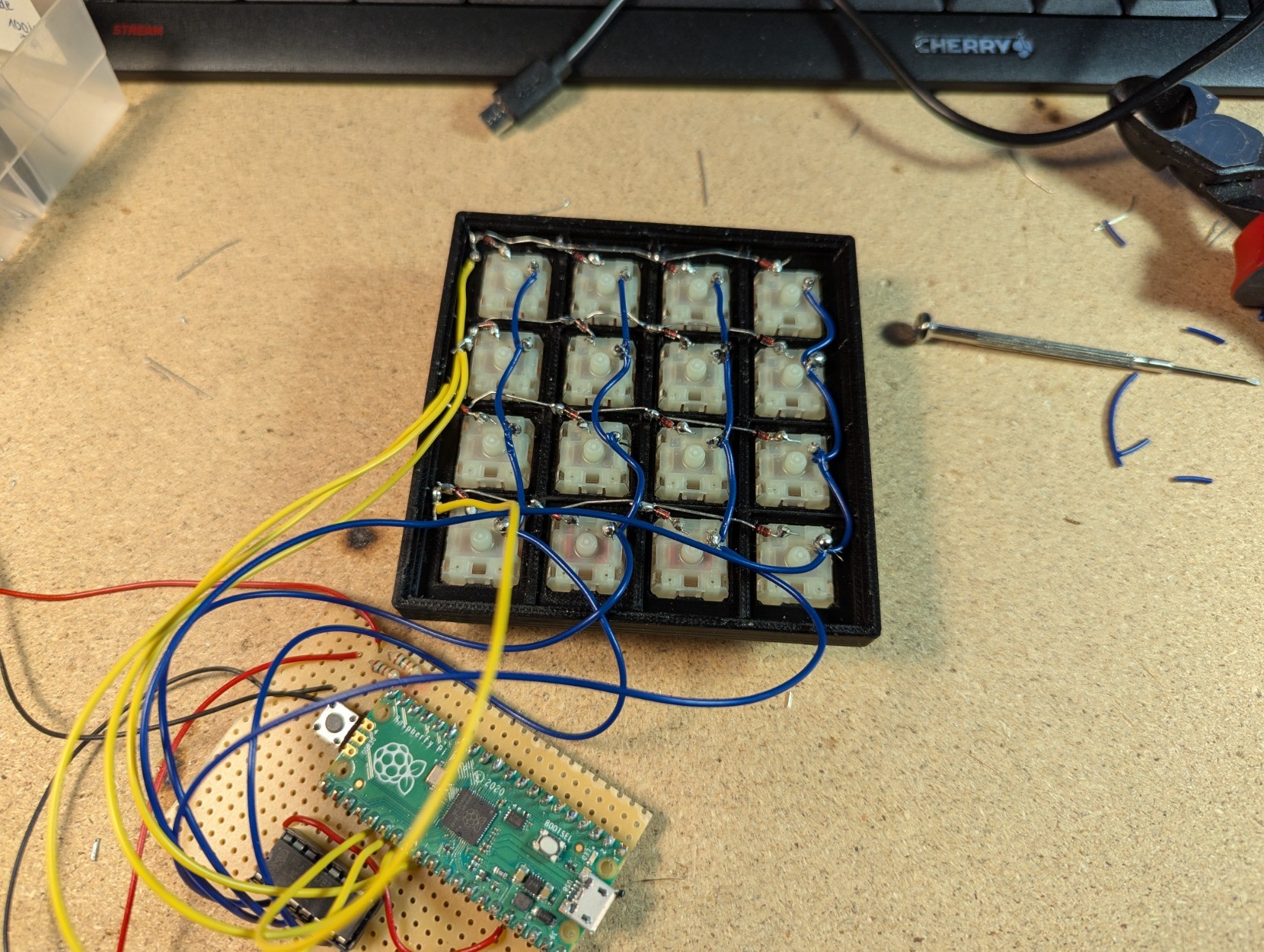

Um Festzustellen, welche Taste gedrückt wurde, muss ich nicht alle Tasten direkt am Pico anschließen (das würde 16 Anschlüsse bedeuten), sondern ich habe eine Matrix von 4 x 4 gemacht, also 4 Knöpfe horizontal, 4 vertikal. Ich käme somit mit 8 Adern aus.

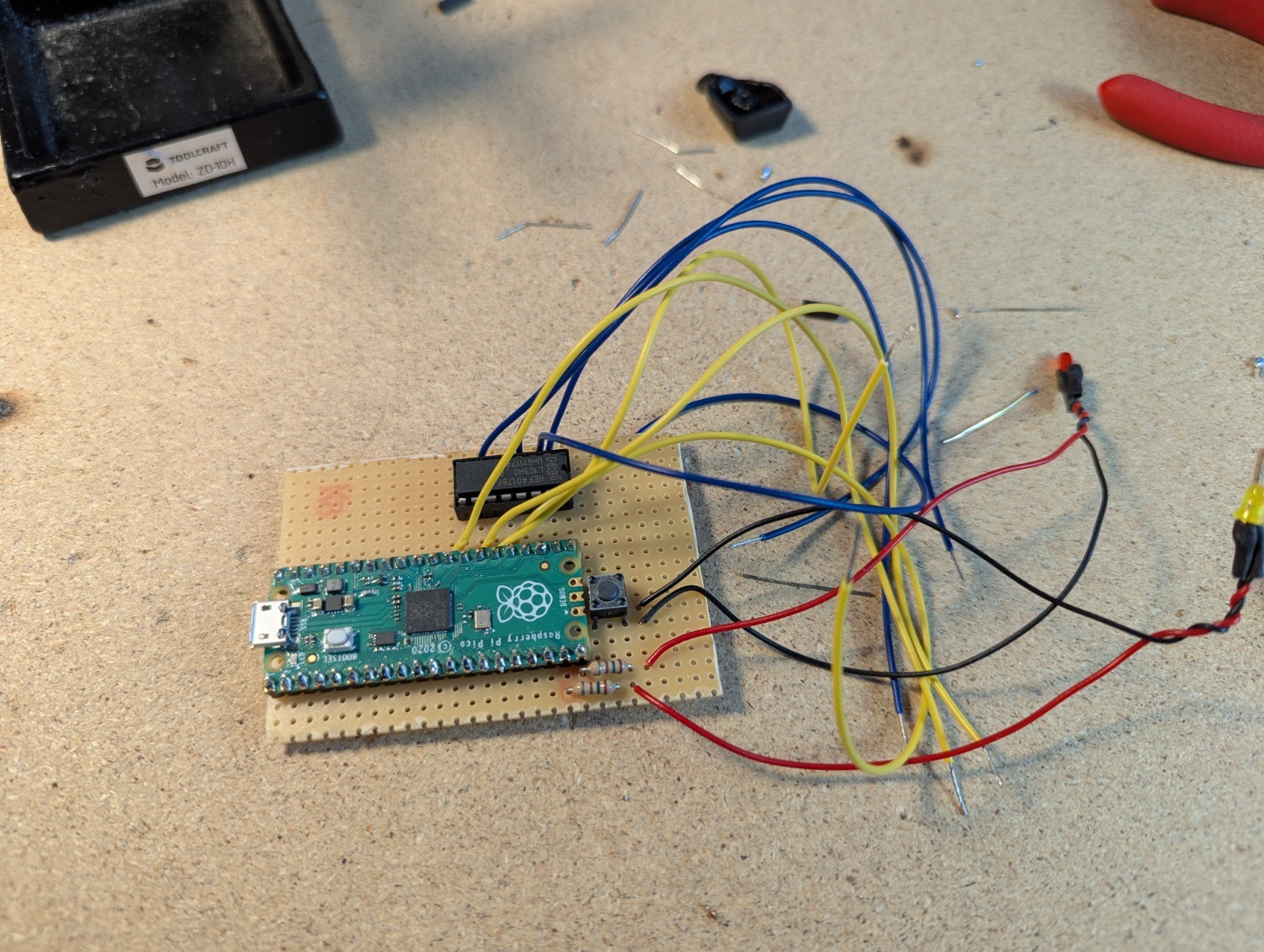

Tatsächlich brauche ich nur 6, denn ich habe für die vertikale Steuerung noch einen IC 4017 verwendet. Das Ding nennt sich "Dekadenzähler" und ist sowas wie ein Schieberegister mit 10 Ausgängen. Es braucht selber zur Steuerung nur 2 Anschlüsse am Pico. Dadurch brauche ich insgesamt nur 6 Anschlüsse am Pico, und könnte 40 Knöpfe abfragen.
